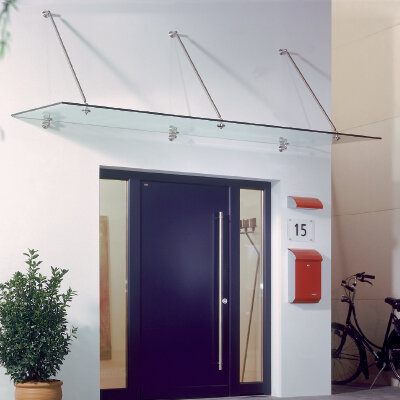

Top-Connect Vordach 3er Set "Informo"

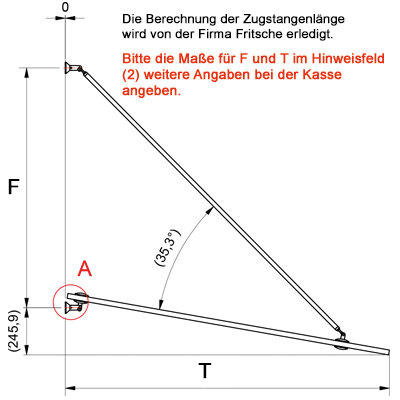

Die Berechnung der Zugstangenlänge wird von der Firma Fritsche für Sie erledigt.

Bitte geben Sie die Masse für F "Flansch" und T "Tiefe" im Hinweisfeld (2) weitere Angaben bei der Kasse bekannt.

Siehe unter Details, weitere Bilder, Abbildung von Flansch und Tiefe.

****************************************************************************************

Dieses Produkt ist in Deutschland allgemein bauaufsichtlich zugelassen.
Details zu Bemessung und Sicherheit finden Sie in der AbZ 70.3-85.
Befestigung bzw. Wandanschluss müssen im Einzelfall von der zuständigen Baubehörde geprüft werden.

****************************************************************************************

Glasart: VSG aus 2 x TVG teilvorgespannt mit Folie 1,52 mm
für Glasdicke 17,52, 21,52, 25,52 mm

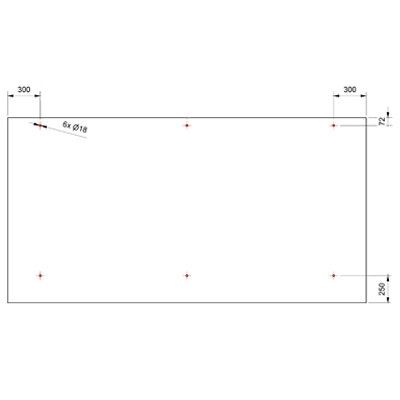

Glaslochbohrung Ø 18 mm

Maximale Glasgröße: 3300 x 1700 mm ( je nach Ausführung )
OHNE GLAS

Bitte Glasdicke angeben:

bestehend aus:

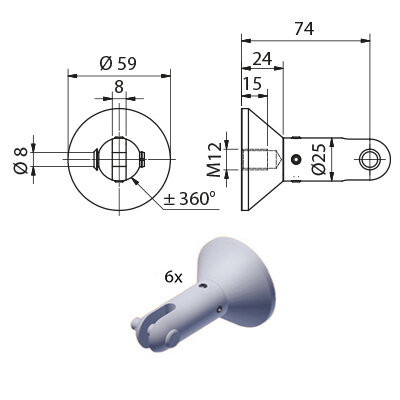

6 x Art.-Nr. 1981 Wand -Befestigung Stange / Glashalter

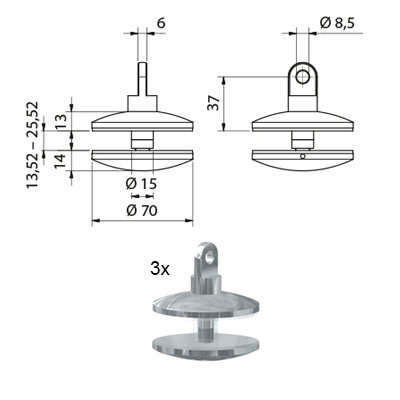

3 x Art.-Nr. 1926 Glasplattenhalter mit Öse

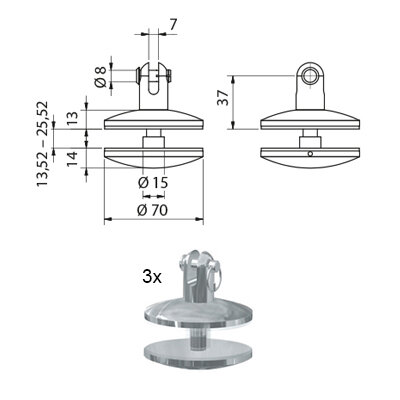

3 x Art.-Nr. 1927 Glasplattenhalter mit Gabel
3 x Art.-Nr. 1920 Stangenverbindung mit 2 Ösen

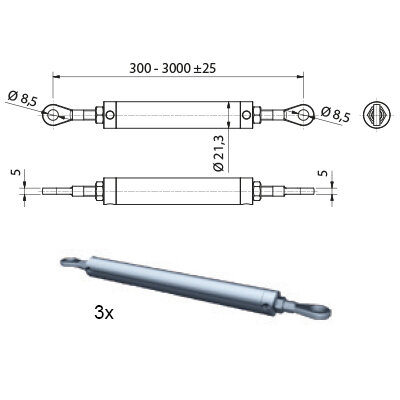

Zugstangenrohr Ø 21,3 mm, Materialdicke 2 mm
Länge 300 - 3000 mm, stufenlos verstellbar (+/-25 mm) im eingebauten Zustand
