fri-line Liberte
| Artikelnummer:
5002416 (50873113)

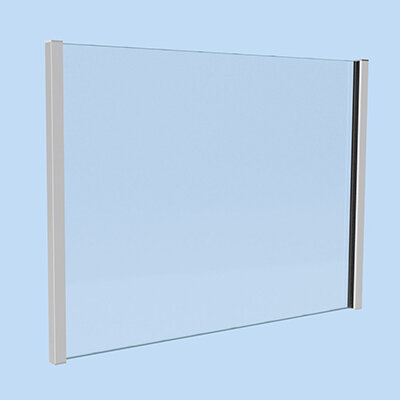

fri-line® Liberté französischer Balkon,Glashöhe: 891 - 1300 mm,für VSG 16,76 mm
Produktdetails ansehen
Variante
Unter 5 Stk. enstehen Rüstkosten
Glasdicke: 16,76 mm
Glasabzugsmaß: 36 mm
Glashöhe: _____ mm
Achtung zulässige Spannweiten nach EN 1991-1-1 Kategorie A und B1 mit Fritsche VSG max. Glasbreiten: 600 - 3500 mm
Achtung zulässige Spannweiten nach EN 1991-1-1 Kategorie B2,C1,C2, und C3 mit Fritsche VSG max. Glasbreiten: 600 - 2900 mm
Abmessungen Breite x Tiefe: 40 x 35 mm
Bohrungen siehe Montageanleitung
Achtung:
Prüfbericht mit Pendelschlagversuch nach ÖN B3716 mit 700 mm Fallhöhe vorhanden.
Glasdicke: 16,76 mm
Glasabzugsmaß: 36 mm
Glashöhe: _____ mm
Achtung zulässige Spannweiten nach EN 1991-1-1 Kategorie A und B1 mit Fritsche VSG max. Glasbreiten: 600 - 3500 mm
Achtung zulässige Spannweiten nach EN 1991-1-1 Kategorie B2,C1,C2, und C3 mit Fritsche VSG max. Glasbreiten: 600 - 2900 mm
Abmessungen Breite x Tiefe: 40 x 35 mm
Bohrungen siehe Montageanleitung
Achtung:
Prüfbericht mit Pendelschlagversuch nach ÖN B3716 mit 700 mm Fallhöhe vorhanden.
Dokumente
-
(Öffnet in neuem Tab)5002416_montageanleitung fri-line® liberté französischer balkon frontmontage.pdfPDF | 3.71 mb
-
(Öffnet in neuem Tab)5002416_montageanleitung fri-line® liberté französischer balkon laibungsmontage.pdfPDF | 1.87 mb
-
(Öffnet in neuem Tab)5002416_prüfbericht pendelschlagversuch nach önorm b 3716-3.pdfPDF | 1.25 mb
-
(Öffnet in neuem Tab)5002416_skizze frontmontage glashöhe 891 - 1300 mm.pdfPDF | 1.04 mb
-
(Öffnet in neuem Tab)5002416_skizze laibungsmontage glashöhe 891 - 1300 mm.pdfPDF | 1.12 mb
