fri-line Liberte
| Artikelnummer:
5002408 (5087311)

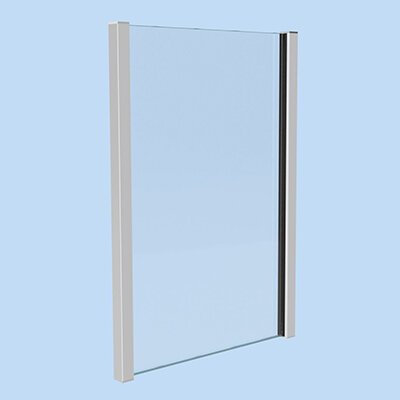

fri-line® Liberté französischer Balkon,Glashöhe: 601 - 890 mm,für VSG 12,76 mm
Produktdetails ansehen
Variante
Glasdicke: 12,76 mm
Glasabzugsmaß: Lichte - 36 mm
Glashöhe: _____ mm
Achtung zulässige Spannweiten nach EN 1991-1-1 Kategorie A und B1 mit Fritsche VSG max. Glasbreiten: 600 - 1800 mm
Achtung zulässige Spannweiten nach EN 1991-1-1 Kategorie B2,C1,C2, und C3 mit Fritsche VSG max. Glasbreiten: 600 - 1650 mm
Abmessungen Breite x Tiefe: 40 x 35 mm
Bohrungen siehe Montageanleitung
Achtung:
Prüfbericht mit Pendelschlagversuch nach ÖN B3716 mit 700 mm Fallhöhe vorhanden.
Glasabzugsmaß: Lichte - 36 mm
Glashöhe: _____ mm
Achtung zulässige Spannweiten nach EN 1991-1-1 Kategorie A und B1 mit Fritsche VSG max. Glasbreiten: 600 - 1800 mm
Achtung zulässige Spannweiten nach EN 1991-1-1 Kategorie B2,C1,C2, und C3 mit Fritsche VSG max. Glasbreiten: 600 - 1650 mm
Abmessungen Breite x Tiefe: 40 x 35 mm
Bohrungen siehe Montageanleitung
Achtung:
Prüfbericht mit Pendelschlagversuch nach ÖN B3716 mit 700 mm Fallhöhe vorhanden.
Dokumente
-
(Öffnet in neuem Tab)5002408_montageanleitung fri-line® liberté französischer balkon frontmontage.pdfPDF | 3.71 mb
-
(Öffnet in neuem Tab)5002408_montageanleitung fri-line® liberté französischer balkon laibungsmontage.pdfPDF | 1.87 mb
-
(Öffnet in neuem Tab)5002408_prüfbericht pendelschlagversuch nach önorm b 3716-1 .pdfPDF | 1.27 mb
-
(Öffnet in neuem Tab)5002408_prüfbericht pendelschlagversuch nach önorm b 3716-3.pdfPDF | 1.3 mb
-
(Öffnet in neuem Tab)5002408_skizze frontmontage glashöhe 601 - 890 mm.pdfPDF | 927.26 kb
-
(Öffnet in neuem Tab)5002408_skizze laibungsmontage glashöhe 601 - 890 mm.pdfPDF | 915.32 kb
