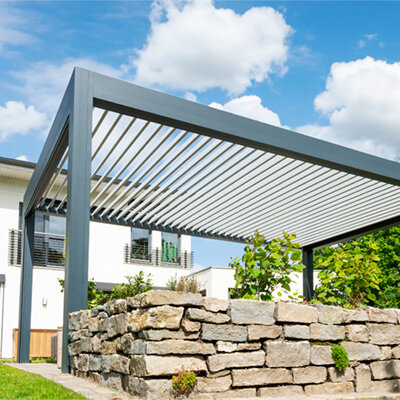

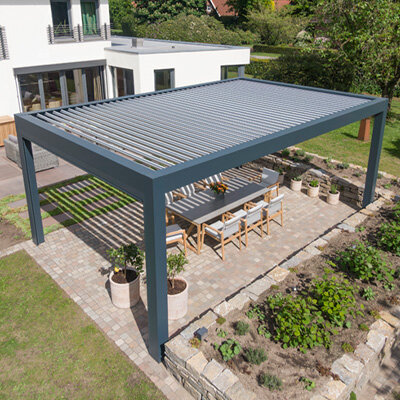

Pergolasystem mit Lamellen (max. Außenabmessung: 6076 x 4000mm)
Breite:
Tiefe*:
Höhe:
Tuchnummer:
freistehend / Wandmontage
Gestellfarbe*²:
reinweiß (RAL 9010, matt)
weißaluminium (RAL 9006, Feinstruktur) (Farbe 06)
anthrazitgrau (RAL 7016, Feinstruktur) (Farbe 70)
Lamellenfarbe*²:
weißaluminium (RAL 9006, Feinstruktur) (Farbe 06)
anthrazitgrau (RAL 7016, Feinstruktur) (Farbe 70)
* Tiefe = Rastermaß, aufgrund von 150mm Lamellenbreite
*² Verschiedene Farbkombinationenn (Lamellen/Gestell) möglich
Im Preis enthalten:
• Freistehende Anlage (vier gleich hohe Stützen)
- Standard Fußkonsolen (keine Glasschiebe-Elemente) 1100 x 1100 x 600 mm
- ein Nachträglicher Einbau von unterbauelementen muss bauseits statisch geprüft werden
• Antrieb mittels E-Motor (Linearantrieb)
- Slim Receiver io-Plug
- Handsender Situo 1 io II Pure
• Zweiteilige Senkrechtstützen aus Aluminiumprofilen 170 mm x 170 mm
• Obere Rahmenprofile: Höhe 255 mm x Breite 170 mm (mit umlaufendem Rahmenprofil zur Entwässerung)
• Entwässerung über zwei Stützen (starre oder flexible Ausführung, beide im Lieferumfang enthalten)
Ausstattungshinweise:
• Maximale Tiefe: 6076 mm
• Maximale Breite: 4000 mm
• Maximale Höhe: 3003 mm (Unterkante Fußkonsole bis Oberkante Stützenendkappe; unter Erdniveau liegende Teile berücksichtigen!)
• Maximale Durchgangshöhe: 2745 mm
• Wandmontagemöglichkeit (siehe Minderpreis)
• Zweiteilige Stützen, optimiert für Montage und Wartung

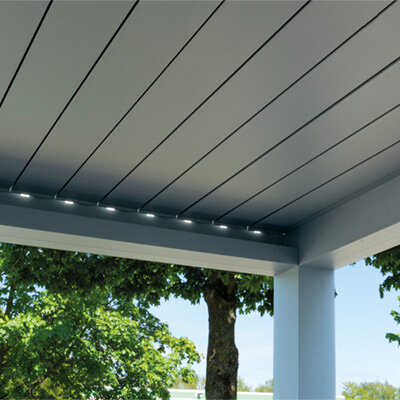

• Lamellenprofil drehbar gelagert. Verstellbar von 0° – 125° (Lamellenlagerung im Schwerpunkt des Profilquerschnitts verhindert „umkippen“ bei der Drehbewegung)
• Abdeckbreite Lamelle: 150 mm
• ohne Befestigungsmaterial
• RAL-Sonderlackierung möglich
• Kombination mit Solaroll SZ11-Anlagen und NovaGlas möglich. Bei Kombination kein Farbaufpreis für SZ11 und NovaGlas für die Standard-Gestellfarben des clima Q.bus XL
Bitte beachten:
• Bei Anbau von Glasschiebe-Elementen sind immer die verstärkten Fußkonsolen (siehe Seite 122) einzusetzen!
• Beachten Sie die notwendigen Fundamentgrößen:
- Standard Fußkonsolen (keine Glasschiebe-Elemente) 1100 x 1100 x 600 mm
- Verstärkte Fußkonsolen (mit Glasschiebe-Elementen) 1500 x 1500 x 600 mm
- ein Nachträglicher Einbau von unterbauelementen muss bauseits statisch geprüft werden
• Bei Gefahr durch Schneefall, Eis und Frost müssen die Lamellen aufgestellt werden. Die Schneelast von 70 kg/m² wurde bestätigt.
• Die max. Windlast beträgt 30 m/s (entspr. Beaufort 11).
• Optionale SZ-Anlagen ab Windstärke 5 einfahren
• Bei Wasser auf dem Dach die Lamellen nicht sofort ganz öffnen, sondern zunächst in 75° Stellung bringen, damit Wasser ablaufen kann. Im geschlossenen Zustand regensicher. Herabfallen von Wasser oder dass durch starken Wind Wasser ins Innere gedrückt wird ist, nicht auszuschließen.
• Regionale Bauvorschriften sind zu beachten. Fragen Sie bei Ihrem zuständigen Bauamt vor der Montage nach.
Sie suchen nach einer individuellen Lösung, oder einer anderen Beschattungsmöglichkeit? Wir beraten Sie gerne!
Montage und Elektroanschluss der Überdachung darf nur durch Fachfirmen erfolgen.
Spätere Reklamationen durch unsachgemäße Montage werden nicht anerkannt bzw. werden Mehrleistungen in Rechnung gestellt.
Obige Artikel sind Sonderbestellung bei unserem Lieferanten und somit vom Umtausch bzw. Rücknahme ausgeschlossen. Änderung oder Stornierung nur innerhalb von 1 Tag nach Erhalt der Auftragsbestätigung.
************************
Preis auf Anfrage !!!
************************
